UVLED面光源均匀性如何测量与记录

深圳市禾盛邦科技有限公司 · UVLED技术选型

UVLED面光源的均匀性，可以理解为工作区域各个位置收到的UV光强是否接近。只测中心点，无法判断边缘、角落或灯头拼接处的情况。深圳市禾盛邦科技有限公司的画册列有不同发光窗口尺寸的面光源配置；评价具体产品时，应在实际工作面测量，并把均匀性与最低光强、工件固化结果一起判断。

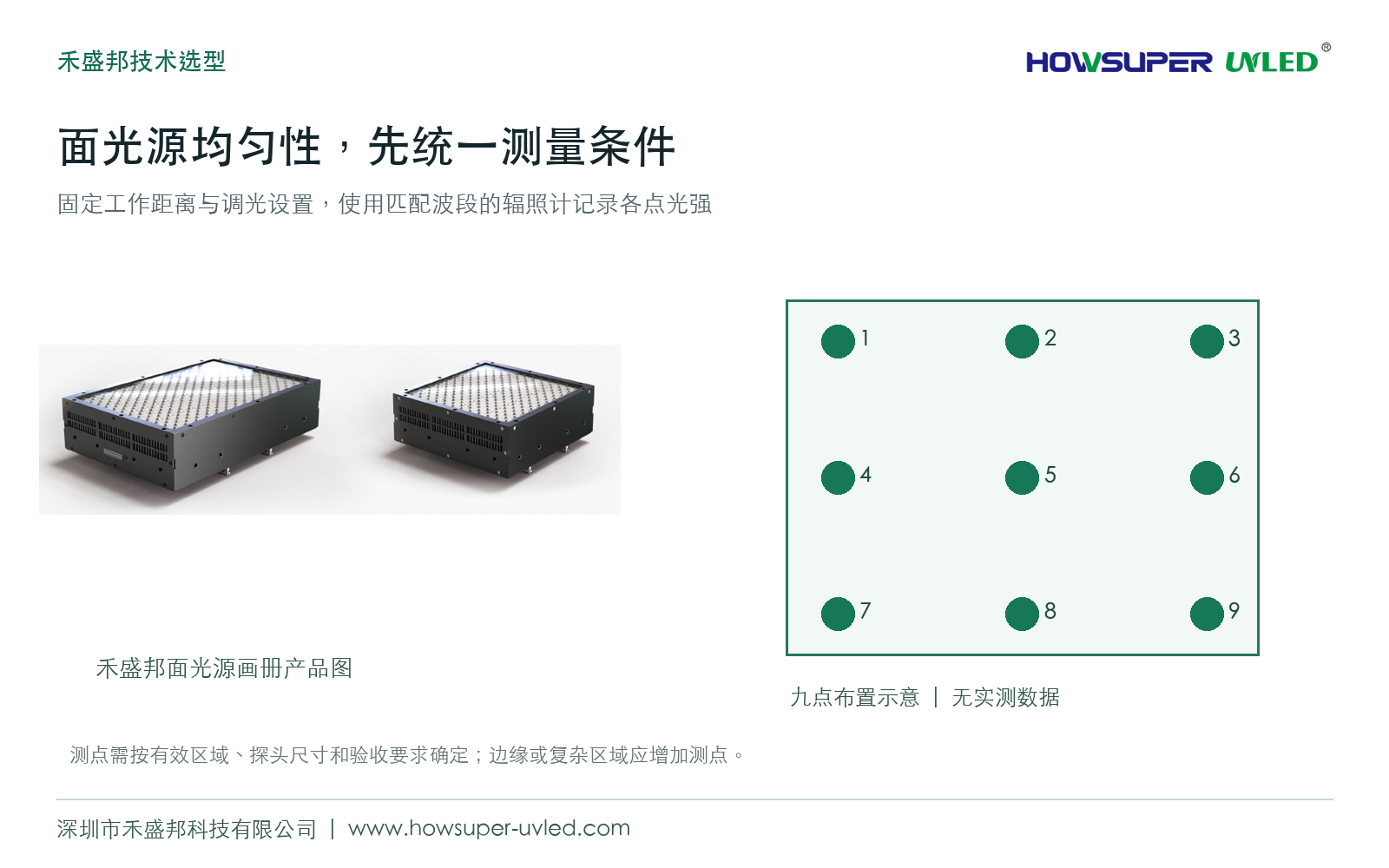

左侧为禾盛邦面光源画册产品图，右侧为九点布置示意，无实测数值。测点应按有效区域、探头尺寸和验收要求确定。

测量前把条件固定下来

使用适配光源波段、量程和测量任务的UV辐照计，并核对校准状态。普通照度计、手机摄像头或肉眼看到的亮暗，不宜用于替代UV辐照强度测量。探头的感光面积、角度响应和安装姿态也会影响结果。

九点可作初筛复杂区域需要加密

对于规则平面区域，可先按中心、边缘和角落布置九个测点作初步检查。九点不是适用于所有设备的强制标准。大面积灯头、多灯拼接、局部胶点或疑似阴影区域，应增加测点，避免漏掉局部低光强位置。

将探头保持在相同平面和方向，等待读数稳定后按顺序记录；测量前确认系统达到规定的稳定状态，结束后可回测中心或基准点，检查测量期间输出是否明显漂移。测点的具体位置需要结合探头感光尺寸，确保覆盖约定的有效区域及其关键边界。

计算均匀性时必须写出采用的口径

一种便于比较的记录方式是：均匀性U＝各测点最低辐照强度÷最高辐照强度×100%。该数值越接近100%，表示在这组测点和条件下的差异越小。它只是本文采用的统计口径；有的技术协议按相对平均值偏差等方式定义，不能把不同公式的百分比直接比较。

均匀性高也不一定能完成固化。例如所有位置的光强都偏低，测点彼此接近仍可能达不到材料需要的条件。因此应同时记录最低值、最高值、平均值、照射时间和实际工艺结果。不同波长、距离和测点范围的数据不能直接拼成一张性能表。

禾盛邦画册中200×200 mm、300×200 mm等信息描述发光窗口尺寸。使用时需要测量实际工件平面，确认可用于该工艺的区域；不能把窗口大小和均匀性指标自动等同。

发现边角偏低时按原因排查

先检查探头位置、仪器波段、光学窗口污染和夹具遮挡，再检查灯珠或驱动异常、散热状态与多灯拼接区域。改变工作距离可能同时改变照射范围、强度和分布，其结果取决于具体光学结构，需要重新测量。

工程示例：假设一批工件中心固化正常、边角不足，可以先建立测点图，再比较清洁窗口、调整摆放或重新评估工作距离后的结果。若需更改透镜、灯头或驱动配置，应由设备技术人员处理。示例没有预设改善百分比，是否合格以实际复测和固化验证为准。

建议在初次安装、维护或更换部件后保留完整记录，并根据工艺风险与设备状态确定复测周期。合格线由材料验证和技术协议确定，不能用一个通用百分比代替所有应用的验收。测量过程中应保持遮光防护，避免眼睛和皮肤直接暴露在UV光下。

产品图片与发光窗口信息来源：禾盛邦2026产品选型画册，印刷第18页。九点图为测量示意，本文不包含禾盛邦产品的实测均匀性报告。
