光模块UV胶固化，怎样控制温升和定位偏移？

2026-09-30

禾盛邦工艺说明：光模块与光纤器件UV胶固化需同时控制照射可达性、工件温升、夹具稳定性和胶水收缩。禾盛邦说明定位保持、分段验证与固化后光学性能检查方法。

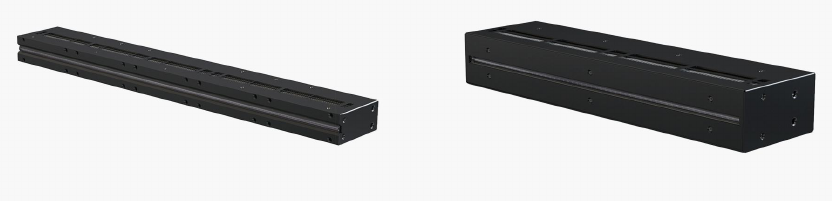

禾盛邦画册中的光通信固化系列光源 — 禾盛邦2026产品选型画册中的光通信固化系列产品图，不代表已适配所有光模块或光纤器件。

UVLED“冷光源”也会让工件升温

UVLED常被称为冷光源，但光被工件和胶水吸收后仍可能转化为热量，固化反应也可能放热。器件、夹具和胶层受热膨胀不一致，叠加胶水固化收缩，会影响对准位置。灯头温度、控制器显示温度与胶层附近工件温度是不同指标，不能相互替代。光通信制造中的UV固化是胶接工艺，不是用UVLED传输通信信号。

对准并夹持 → 确认胶层可达光路 → 试验预固定／主固化 → 保持至约定状态 → 测偏移及光学指标

按故障表现定位原因

表现	优先检查	验证记录
照射期间位置缓慢变化	工件温升、夹具热膨胀、夹持稳定性	同步记录照射条件、工件附近温度及位置或耦合信号
撤去夹具后才出现偏移	胶层未充分固化、夹具释放应力、收缩过程	记录保持时间，比较释放前后与规定养护后的结果
同批器件结果分散	点胶量、胶厚、遮挡、位置重复性	检查点胶一致性和薄弱位置的照射条件
光学性能变差但外观看似正常	对准偏移、污染及材料兼容性	按器件要求检查耦合功率、插入损耗等适用指标

从简单稳定的方案开始

方式	做法	适用与取舍
A：固定现有工艺条件	统一点胶量、工作距离、夹持与照射时间，检查散热	改动小；先排除操作与位置重复性问题
B：温度与定位联合验证	实际工件测温、对准记录、粘接验证，评估预固定和主固化的分段条件	推荐；分段功率和时间需由材料与器件试验确定
C：自动化工艺控制	评估多方向照射、受控夹具温度、过程监测与联锁	适合一致性要求高的工艺，成本和标定维护工作增加

水冷或风冷的选择需结合灯头热负荷、工作时间和现场条件；光源采用水冷，并不意味着工件自动恒温。增加照射方向可能改善阴影，但必须评估夹具空间、反射、杂散光和各位置剂量。未经试样，不宜给出通用的“先照几秒再满功率”配方。

假设性验证案例：把偏移发生的时间找出来

针对需要精密对准的光纤器件，先保持胶水、点胶量和夹具不变，记录照射前、照射中、释放夹具后、规定养护后的定位与光学结果。若照射中随温度变化而漂移，重点调整热负荷与夹具；若只在释放后漂移，则回查固化程度、收缩与夹持应力。随后一次改变一个条件复测。该案例为排查设计，没有虚构客户名称、微米级精度或良率数据。

验收应覆盖工件峰值温度、位置变化、规定养护后的粘接可靠性，以及器件要求的光学性能；数值阈值由材料说明和产品技术协议确定。需要耐温湿或老化要求时，按对应验证计划执行。操作中检查UV遮光、门禁或防护罩联锁及散热保护，避免人员接触UV光和运动夹具。
